ব্রেইডেড ফেব্রিকের তৈরি পদ্ধতি ও ব্যবহার - Manufacturing Of Braided Fabric

Latest Textile | Rasel Ahmed

"ব্রেইডেড ফেব্রিক" অনেকটা চুলের বেণির মত তিন বা ততোধিক সুতাকে পেচিয়ে তৈরী হয়ে থাকে। এটি নির্মাতার উদ্দেশ্যের সাথে মানানসই। যে দিকেই হোক না কেন সুতা গুলি আন্তঃসংযোগ করে করা হয়। এটি আলংকারিক কাপড় নির্মাণের জন্য একটি হস্তশিল্প হিসাবে শুরু হয়েছিলো...



ব্রেইডেড ফেব্রিক সম্পর্কে প্রাথমিক বিস্তারিত ধারণা পাবেন ব্রেইডেড ফেব্রিকের ইতিহাস ও প্রকারভেদ আর্টিকেলটিতে...

আজকে আমরা ব্রেইডেড ফেব্রিকের তৈরি পদ্ধতি ও ব্যবহার সম্পর্কে বিস্তারিত জানবো!

Circular Braiding Mechanism:

বৃত্তাকার (নলাকার বা বৃত্তাকার) braid গুলি ফাঁপা বা একটি কেন্দ্র কোরের চারপাশে গঠিত হয়। একটি বৃত্তাকার braiding মেশিন  সুতা ধারণকারী স্পুলের একটি সমান সংখ্যার দুটি সেট নিয়ে গঠিত। একটি সেট মেশিনের কেন্দ্রের চারপাশে ঘড়ির কাঁটার দিকে চলে এবং অন্য সেটটি ঘড়ির কাঁটার বিপরীত দিকে ঘুরে যায়। বিপরীত দিকে ঘূর্ণায়মান থাকাকালীন, ক্যারিয়ারগুলি একে অপরের ভিতরে এবং বাইরে (নীচে এবং উপরে) পর্যায়ক্রমে পাস করার জন্য ঘুরিয়ে দেওয়া হয়। ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে পথগুলি সুতার দুটি সেটকে ছেদ করে, এইভাবে একটি নলাকার বা Circular braided  ফেব্রিক উত্পাদন করে।

সুতা মেশিনের উপরের বৃত্তাকার পথে ঘূর্ণা য়মান হাব থেকে সংগ্রহ করা হয় । বৃত্তাকার ব্রাইডারদের "মেপোল ব্রেইডার" বলা হয় কারণ তাদের গতি মেপোল নাচের অনুরূপ।

Circular Braiding Machine

Flat Braiding Mechanism:

এটি  ফ্ল্যাট স্ট্রিপ বা টেপ আকারে তৈরি করা হয়। সমতল (Flat) braiding এ দুটি অবিচ্ছিন্ন পথ অনুসরণ করার পরিবর্তে, বাহকগুলি ঘুরে যায়। Flat braiding এর  বিশেষ বৈশিষ্ট্য রয়েছে। স্ট্যান্ডার্ড ব্রেইডিং এ   একটি কম পাশে আয়তন কম রয়েছে। এই বৈশিষ্টের কারণে তারা সমস্যা ছাড়াই অন্যান্য টেক্সটাইলগুলিতে সেলাই করা যেতে পারে। অন্যদিকে  কিছু ট্রিটমেন্ট এর  পরে অনমনীয় এবং শক্ত করা যেতে পারে। ব্রেইডিং যুক্ত পণ্যের লোড-বহন ক্ষমতা অন্যান্য পদ্ধতির মাধ্যমে তৈরী ফেব্রিকের থেকে   অনেক বেশি।

Flat braiding m/c

3D বা ত্রিমাত্রিকঃ

3-ডি braiding  পরস্পর সংযুক্ত 2-ডি Circular braiding m/c এর মাধ্যমে একটি দ্বিমাত্রিক অ্যারে তৈরি করার একটি আকর্ষণীয় ধারণা। 3-ডি Braiding এ  দুটি মৌলিক ধরণের মেশিনে ব্যবহৃত  হয়। এগুলি হল Horn gear এবং  cartesian m/c যা কেবল তাদের সুতা বাহক এবং পৃথককারী।  হর্ন গিয়ার টাইপ মেশিন কার্টেসিয়ান মেশিন উপর উন্নত গতি প্রদান করে এবং কার্টেসিয়ান মেশিন কম্প্যাক্ট বাড়ায় , তুলনামূলকভাবে খরচ কমায় এবং  বহুমুখীতা প্রদান করে।

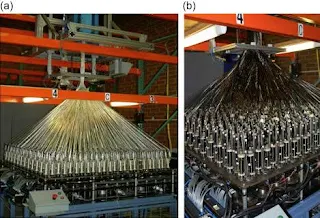

3D braided Machine

Horn Gear & Cartesian Machine:

Figure 1: Horn gear braiding

Figure 2: Cartesian braiding

Figure-1                Figure-2



Geomtry of braiding process:

Geometry of braiding process

প্রস্থ L কে একটি লাইন বলা হয় এবং দৈর্ঘ্য S কে  একটি সেলাই বা বাছাই বলা হয়। W সুতার প্রস্থ যা থেকে Braid তৈরি করা হয়। braid কে কাঠামো গুলি দ্বারা নির্দিষ্ট করা হয়।

লাইন এবং সেলাই নম্বর। α হল বিনুনি কোণ, যা মেশিন অক্ষের দিক থেকে সুতাগুলি যে কোণে অবস্থান করে তা নির্দিষ্ট করে। বিনুনি কোণ টেক-আপ গতি এবং ক্যারিয়ার গতির মধ্যে সম্পর্ক থেকে নির্ধারিত হয়।

Automatic Braiding m/c:

Automatic Braiding Machine

এই সিস্টেমে, কম্পোজিট টিউবের braiding  করা প্রিফর্মগুলি স্বয়ংক্রিয়ভাবে এবং ক্রমাগত বানানো হয়। সিস্টেমটি একটি ম্যান্ড্রেল স্টক ইউনিট, একটি ম্যান্ড্রেল সরবরাহ ইউনিট, Braiding  ইউনিট, একটি প্রিফর্ম পিক-আপ ইউনিট এবং একটি প্রিফর্ম স্টক ইউনিট নিয়ে গঠিত। ম্যান্ড্রেল স্টক ইউনিট থেকে Braiding  ইউনিটের সামনে একটি ম্যান্ডরেল সরবরাহ করা হয়। ম্যান্ড্রেল একাধিক Braiding  এককের মধ্য দিয়ে গেলে ম্যান্ড্রেলে Braiding যুক্ত সংস্কার তৈরি করা হয়। বিনুনি করার পরে ম্যান্ড্রেলের শেষে ব্রেইডিং করা সুতা কাটা হয়। প্রিফর্মটি প্রিফর্ম স্টক ইউনিটে মজুত রয়েছে।

এই প্রক্রিয়াগুলি স্বয়ংক্রিয়ভাবে এবং ক্রমাগত এগিয়ে নিয়ে যাওয়া হয়। যেহেতু সিস্টেম একাধিক Braiding ইউনিট আছে, ফ্যাব্রিক বেশ কয়েকটি স্তর বা প্লি এক প্রক্রিয়ায় প্রয়োজনীয় পুরুত্ব উত্পাদন করতে একে অপরের উপর বিনুনি করা যেতে পারে। উপরন্তু ফাইবার ওরিয়েন্টেশন কোণ প্রতিটি স্তর longitudalদিক বরাবর বৈচিত্র্যময় হয়, যেহেতু প্রতিটি Briading ইউনিট প্রোগ্রাম ব্যবহার করে পৃথকভাবে নিয়ন্ত্রিত হয়।

বিশেষ ব্যবহার সমূহ:

• -পোশাক শিল্প
• -পুরুষদের ট্রাঙ্ক টপস
• -মহিলাদের অন্তর্বাস
• -স্পোর্টস আন্ডারওয়্যার
• -অটোমোটিভ শিল্প।
• -চিকিৎসা ব্যবহার
• -কৃত্রিম অঙ্গ
• -গোড়ালি এবং কোমর সংযম
• -ভারী স্থগিতকারী স্থিতিস্থাপক
• -হাঁটু এবং কনুই সমর্থন করে
• -লুম্বার বেল্ট
• -সার্জিক্যাল বেল্ট
• -সুরক্ষার উদ্দেশ্য
• -সামুদ্রিক শিল্প
• -প্রকৌশল ও শিল্প পণ্য
• -শিল্প সুরক্ষামূলক পরিধান এবং আনুষাঙ্গিক
• -প্যাকেজিং
• -লরি চাবুক
• -ওয়ার্ক সাপোর্ট বেল্ট
• -সক্রিয় পরিধান
• -টেনিস শর্টস
• -জগিং স্যুট
• -সুইমওয়্যার
• -বক্সিং জক স্ট্র্যাপ গল্ফ ব্যাগ
• -কব্জি এবং হাঁটুর সাপোর্ট
